Allgemeine Informationen:

Rundrohrheizkörper sind vielseitig verwendbar; z.B. Erwärmung von Luft, Flüssigkeiten und Metallen. Ihre Anwendung finden sie deshalb in Trocken- und Klimaanlagen, Lufterhitzern, Waschmaschinen, Behältern und Kesseln, Backöfen und Infrarotanlagen. Sehr bewährt ist der Einsatz an bleidurchsetzten Stahlrohr-Leitungen – Bleidurchfluss – und Ventilen als Begleitheizung oder zum Wiederaufschmelzen.

Ein Vorteil der Jasü-Rohrheizkörper besteht darin, dass sie hohen Belastungen und Temperaturen ausgesetzt werden können. Weitere technische Vorzüge: Gute Kaltverformbarkeit, Wärmeübertragung und Wärmeleitfähigkeit, geringe Wärmespeicherung, stabil und erschütterungsfest sowie berührungs- und feuchtigkeitsgeschützt (nur in Verbindung mit Anschlussleitung DRG-SL bzw. Armatur).

Hinweis: Einmal gebogene Rohrheizkörper dürfen auf keinen Fall zurückgebogen werden.

Werkstoff des Rohrmantels in Abhängigkeit des Verwendungszweckes:

Werkstoff Kurzname Werkst.-Nr. Medium max. Temperatur
Chromnickelstahl X10CrNiTi189 1.4541 Luft 700° C
Chromnickelstahl X10CrNiTi1810 1.4571 Luft/Wasser 700° C (1)
Chromnickelstahl Xx15CrNiSi2012 1.4828 Luft 800° C
Nickelchromstahl X10NiCrA1Ti3220 (Incoloy 800) 1.4876 Luft 900° C
Nickelchromstahl NiCr21Md (Incoloy 825) 2.4858 Luft/Wasser 850° C (2)

(1) Korrosionsbeständig (2) hohe Korrosionsbeständigkeit

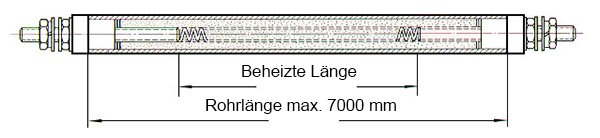

Standardausführung:

  • Rundrohrheizkörper aus gewendeltem Heizleiter NiCr 8020 mit angeschweißten Anschlussbolzen, zentrisch eingebettet in hochverdichteter Isoliermasse (Magnesiumoxyd), geschützt durch ein biegefähiges Metallrohr Edelstahl Werkst.-Nr. 2.4858
  • Anschlussenden mit Keramik-Durchführungsbuchsen
  • an beiden Enden elektrischer Anschluss durch herausragende anschlussfertige Gewindebolzen M4
  • Durchmesser 8,5 mm
  • Längentol.: +-2%
  • unbeheizte Enden 55 mm
  • biegefähig geglüht
  • nach den folgenden techn. Daten gestreckt  ab Lager lieferbar
Art.-Nr. Länge
in mm
Watt
bei 230 Volt
W/cm2
3.1.01 500 500 4,8
3.1.02 750 750 4,4
3.1.03 900 1000 4,7
3.1.04 1000 1000 4,2
3.1.05 1000 1250 5,3
3.1.06 1250 1250 4,1
3.1.07 1250 1500 4,9
3.1.08 1500 1500 4,0
3.1.09 1500 1750 4,7
3.1.10 1750 1750 4,0
3.1.11 2000 2000 4,0
3.1.12 2500 2500 3,9
Art.-Nr. Länge
in mm
Watt
bei 230 Volt
W/cm2
3.1.13 400 667 8,6
3.1.14 500 1000 9,6
3.1.15 700 1500 9,5
3.1.16 900 2000 9,5
3.1.17 1100 2500 9,4
3.1.18 1300 3000 9,4
3.1.19 1460/1500 3500 9,4
3.1.20 1660/1700 4000 9,4
  • andere Spannungen und Leistungen
  • engere Toleranzen bezogen auf Leistung und Länge
  • Zwischen- bzw. Überlängen bis 7000 mm Länge, bei anderen Durchmessern: Durchmesser 6,5 – 4000 mm / Durchmesser11,5 und Durchmesser16 – 6500 mm
  • andere Rohrmantelwerkstoffe für Durchmesser 8,5: 1.4541 / 1.4571 / 1.4828 / 1.4876
  • längere unbeheizte Enden
  • mit Drahtgeflechtkabel DRG-K
  • mit Befestigungs- bzw. Einschraubnippeln (s. Tabelle)
  • Verformungen jeglicher Art (s. z.B. untere Abb.)
  • als manschettenförmige Ausführung mit Spannband (s. Kapitel 2.3)
  • mit Edelstahl-Berippung Durchmesser 28 mm (s. Abb.)

Befestigungsnippel: ab Lager lieferbar!

Werkstoff SW d D I L
Ms 58 19 8,7 M14 x 1,5 12 16
1.4305 19 8,7 M14 x 1,5 12 16
Ms 58 19 8,7 M14 x 1,5 16 21
1.4305 19 8,7 M14 x 1,5 16 21
Ms 58 19 8,7 M14 x 1,5 25 30
1.4305 19 8,7 M14 x 1,5 20 25
1.4571 36 G ¾“ 15 25
1.4571 46 G 1 ” 15 25

Edelstahlnippel und Flansche aus verschiedenen Werkstoffen, sowie nach Zeichnungen auf Anfrage.

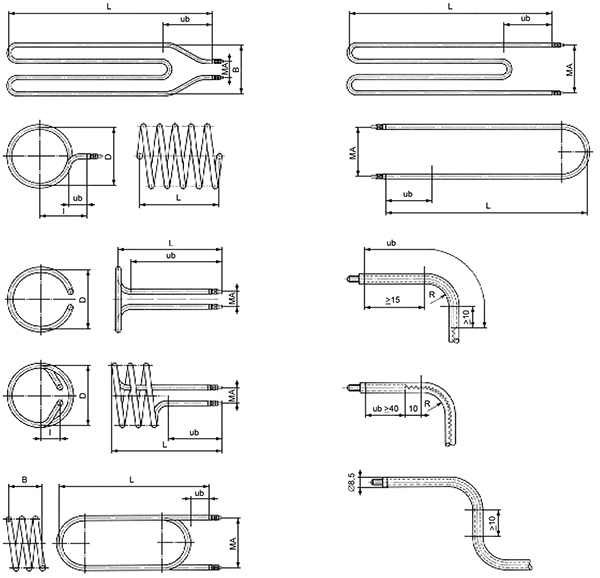

Verformungsmöglichkeiten:
