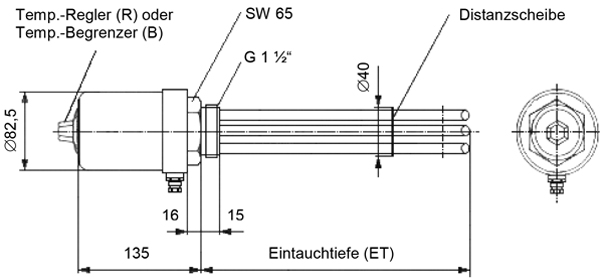

Standardausführung:

  • drei u-förmig gebogene Jasü-Rohrheizkörper Durchmesser 8,5 mm, Werkst.-Nr. 2.4858, hart eingelötet in G 1 ½“ CN-Einschraubnippel (massiv), Werkst.-Nr. 1.4571
  • Edelstahl-Anschlusskappe Durchmesser 82,5 x 85 mm, Werkst.-Nr. 1.4301 sowie Aluguss Drehschale Durchmesser 87 mm, Lg. 231 zur Positionierung der Zuleitung und Einbau von Temp.-Regler (R)
    30 – 110 °C Temperaturverstellung außenliegend – Schutzart IP 54
  • unbeheizte Enden hinter dem Einschraubnippel ca. 20 mm
Erwärmung von Wasser und wässrigen Lösungen
AB LAGER LIEFERBAR
Art.-Nr. Volt W/RHK Watt
ges.
W/cm² ET
4.2.01-R/B 230/400 667 2000 8,6 185
4.2.02-R/B 230/400 1000 3000 9,6 235
4.2.03-R/B 230/400 1500 4500 9,5 335
4.2.04-R/B 230/400 2000 6000 9,5 435
4.2.05-R/B 230/400 2500 7500 9,4 535
4.2.06-R/B 230/400 3000 9000 9,4 635
4.2.07-R/B 3 x 400 3500 10500 9,4 735
4.2.08-R/B 3 x 400 4000 12000 9,4 835

R = Regler 30-110 °C  4.2.08 nur in Verbindung

B = Begrenzer 235 °C  mit einem Relais, da >16A

Weitere Fertigungsmöglichkeiten:

Erwärmung von Wasser und wässrigen Lösungen
KURZFRISTIG LIEFERBAR
Art.-Nr. Volt W/RHK Watt
ges.
W/cm² ET
4.2.09-R/B 230/400 500 1500 4,8 235
4.2.10-R/B 230/400 750 2250 4,4 360
4.2.11-R/B 230/400 1000 3000 4,7 435
4.2.12-R/B 230/400 1000 3000 4,2 485
4.2.13-R/B 230/400 1250 3750 5,3 485
4.2.14-R/B 230/400 1250 3750 4,1 610
4.2.15-R/B 230/400 1500 4500 4,9 610
4.2.16-R/B 230/400 1500 4500 4,0 735
4.2.17-R/B 230/400 1750 5250 4,7 735
4.2.18-R/B 230/400 1750 5250 4,0 860
4.2.19-R/B 230/400 2000 6000 4,0 985
4.2.20-R/B 230/400 2500 7500 3,9 1235
  • andere Leistungen und Spannungen
  • andere Eintauchtiefen (max. 3500 mm) und längere unbeheizte Enden hinter dem Anschlusskopf
  • andere Rohrheizkörper-Werkstoffe
  • G 1 ½“ Ms-Einschraubnippel (massiv), Werkstoff Ms 58
  • G 2″ CN-Einschraubnippel (massiv), Werkst.-Nr. 1.4571 oder Ms-Einschraubnippel (massiv), Werkstoff Ms 58 bei G 2“ Edelstahl-Sondernippeln (massiv) Einbau bis zu 6 St. Rohrheiz-    körper möglich
  • mit 1- oder 3-poligen Temp.-Reglern (R) 0 – 40 °C / 0 – 85 °C (skaliert 30 – 85 °C) / 100 – 180 °C oder 50 – 300 °C
  • Temperaturverstellung innenliegend Schutzart IP 65
  • Temp.-Regler (R) durch Temp.-Begrenzer (B) 105 °C / 135 °C oder 235 °C austauschbar
