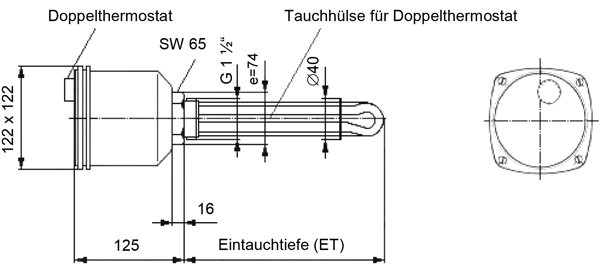

Diese Ausführung unterscheidet sich nur in Bezug auf die Aluminiumspritzguss-Anschlusskappe 122 x 122 mm, die eine gemeinsame Aufnahme für einen Doppelthermostat bzw. Temperaturregler und Temperaturbegrenzer ermöglicht, von den Standardausführungen 4.1 u. 4.2
Standardausführung:
- drei u-förmig gebogene Jasü-Rohrheizkörper Æ8,5 mm, Edelstahl Werkst.-Nr. 2.4858, hart eingelötet in einem G 1 ½“ CN-Einschraubnippel (massiv), Werkst.-Nr. 1.4571
- mit Aluminium-Spritzguss-Anschlusskappe 120 x 120 mm und eingebautem Doppelthermos- tat: Temp.-Regler (R) 30-110 °C / Temp.-Begrenzer (B) 140 °C Temperaturverstellung außen-liegend Schutzart IP 54, oder innenliegend Schutzart IP 65
- unbeheizte Enden hinter dem Einschraubnippel ca. 20 mm
| Erwärmung von Wasser und wässrigen Lösungen AB LAGER LIEFERBAR |
|||||
| Art.-Nr. | Volt | W/RHK | Watt ges. |
W/cm² | ET |
| 4.3.01-D | 230/400 | 667 | 2000 | 8,6 | 185 |
| 4.3.02-D | 230/400 | 1000 | 3000 | 9,6 | 235 |
| 4.3.03-D | 230/400 | 1500 | 4500 | 9,5 | 335 |
| 4.3.04-D | 230/400 | 2000 | 6000 | 9,5 | 435 |
| 4.3.05-D | 230/400 | 2500 | 7500 | 9,4 | 535 |
| 4.3.06-D | 230/400 | 3000 | 9000 | 9,4 | 635 |
| 4.3.07-D | 3 x 400 | 3500 | 10500 | 9,4 | 735 |
| 4.3.08-D | 3 x 400 | 4000 | 12000 | 9,4 | 835 |
| D = Doppelthermostat | 4.3.08 nur in Verbindung |
| 30-110 °C / 140 °C | mit einem Relais, da >16A |
Weitere Fertigungsmöglichkeiten:
| Erwärmung von Wasser und wässrigen Lösungen KURZFRISTIG LIEFERBAR |
|||||
| Art.-Nr. | Volt | W/RHK | Watt ges. |
W/cm² | ET |
| 4.3.09-D | 230/400 | 500 | 1500 | 4,8 | 235 |
| 4.3.10-D | 230/400 | 750 | 2250 | 4,4 | 360 |
| 4.3.11-D | 230/400 | 1000 | 3000 | 4,7 | 435 |
| 4.3.12-D | 230/400 | 1000 | 3000 | 4,2 | 485 |
| 4.3.13-D | 230/400 | 1250 | 3750 | 5,3 | 485 |
| 4.3.14-D | 230/400 | 1250 | 3750 | 4,1 | 610 |
| 4.3.15-D | 230/400 | 1500 | 4500 | 4,9 | 610 |
| 4.3.16-D | 230/400 | 1500 | 4500 | 4,0 | 735 |
| 4.3.17-D | 230/400 | 1750 | 5250 | 4,7 | 735 |
| 4.3.18-D | 230/400 | 1750 | 5250 | 4,0 | 860 |
| 4.3.19-D | 230/400 | 2000 | 6000 | 4,0 | 985 |
| 4.3.20-D | 230/400 | 2500 | 7500 | 3,9 | 1235 |
- andere Leistungen und Spannungen
- andere Eintauchtiefen (max. 3500 mm) und längere unbeheizte Enden hinter dem Anschlusskopf
- andere Rohrheizkörper-Werkstoffe
- G 1 ½“ Ms-Einschraubnippel (massiv), Werkstoff Ms 58
- G 2″ CN-Einschraubnippel (massiv), Werkst.-Nr. 1.4571 oder Ms-Einschraubnippel (massiv), Werkstoff Ms 58 bei G 2“ Edelstahl-Sondernippeln (massiv) Einbau bis zu 6 St. Rohrheiz- körper möglich
- bedingter Einbau von Temp.-Reglern (R) bzw. -Begrenzern (B) Temperaturverstellung außenliegend Schutzart IP 54, oder innenliegend Schutzart IP 65
